Allgemein
Die Studierenden erhalten einen ersten Einblick in die Bedienung der kommerziellen Programmpakete Ansys Mechanical und Abaqus/CAE. Anhand diverser Beispiele wird ein Grundverständnis für die Erstellung von Finite-Elemente Modellen vermittelt.
Veranstaltungsinfo
Die Veranstaltung findet im Sommersemester statt.
Termin: Freitags von 9:50 – 13:20 Uhr
Ort: PC-Pool des FB13
Unterlagen: Nach Einschreibung über Moodle verfügbar
Inhalte
Um den Umgang mit Finite-Elemente Software zu üben werden die wichtigsten Funktionen der Pre- und des Postprozessoren anhand von Beispielen vorgestellt. Einfach Problemstellungen aus der technischen Mechanik werden herangezogen um die Modellierung von zwei- und dreidimensionalen Strukturen mit
- elastischem
- elastisch-plastischem
Materialverhalten unter
- statischen
- zyklischen
- thermomechanischen
Lasten zu lehren.
Prüfung
Die Prüfung besteht aus der schriftlichen Bearbeitung einer Aufgabenstellung in Form einer Gruppenarbeit (bis zu 3 Mitglieder) und einem individuellen mündlichen Kolloquium nach der Abgabe.

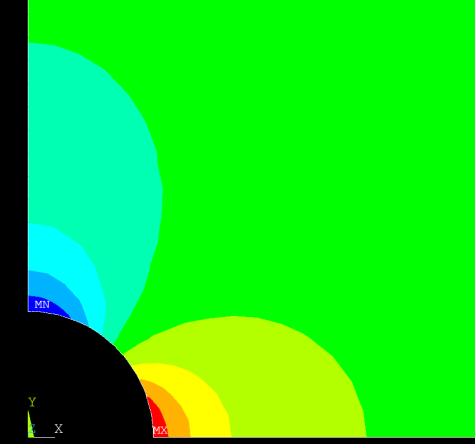

Beispiel Lochscheibe
Modellierung von Scheiben mit unterschiedlichen Kerben unter Ausnutzung vorhandener Symmetrien. Auswertung der berechneten Spannungen an der maßgebenden Stelle. Partitionieren der erstellten Struktur und Konvergenzanalyse zur Bewertung der Netzfeinheit und der ermittelten Ergebnisse.
